Кратко
Определите размеры стопы и сценарий использования, создайте в Ergono3D настраиваемый STL, выберите совместимый TPU, подготовьте файл в слайсере и напечатайте его на FDM-принтере. Удалите брим, сгладьте края, при необходимости добавьте верхнее покрытие, а затем проверьте стельку в носке в той обуви, для которой она спроектирована.
Нужен только файл для печати? Начните с генератора STL. Сравниваете настраиваемые параметры проектирования или рабочие процессы клиники? Загляните на страницу о программе для проектирования стелек. Калибруете материал, настройки слайсера или принтер? Воспользуйтесь руководством по печати из TPU.
Ключевые выводы
- Пройдите весь путь. Измерьте стопу и задайте профиль, спроектируйте STL, выберите TPU и подготовьте файл в слайсере, напечатайте, выполните доводку и проверьте посадку в той обуви, для которой предназначена стелька.
- Калибруйте, а не копируйте вслепую. Значения для TPU ниже — задокументированный стартовый профиль; марка филамента, принтер, геометрия, стенки и заполнение могут изменить результат.
- Для каждой задачи — своя страница. Файл создавайте в генераторе STL, рабочий процесс продукта в целом оценивайте на странице о программе для проектирования стелек, а материал и настройки слайсера калибруйте по руководству по печати из TPU.
- Доводка и проверка посадки. Срежьте брим, скруглите края, при необходимости добавьте верхнее покрытие и проверьте стельку в той обуви, для которой она спроектирована.
- Меняйте по одной переменной за раз. Сохраняйте STL редактируемым, записывайте впечатления от носки и перед следующей версией меняйте либо параметр модели, либо настройку печати.
Это полное руководство для тех, кто хочет напечатать стельку на 3D-принтере: от исходных данных для посадки до первой пробной носки. Ergono3D превращает профиль стопы, собранный в пошаговой анкете, в настраиваемый STL; импортировать 3D-скан стопы не нужно, и такой импорт не поддерживается. Вам всё равно понадобятся совместимый FDM-принтер, подходящий гибкий филамент, а также собственная калибровка и проверка посадки.
Самое большое заблуждение об «индивидуальных стельках» в том, что их якобы трудно сделать — вырезаны вручную специалистом, отлиты по гипсовым слепкам, спрессованы в клинике и отправлены в лабораторию. Справедливости ради: во многих местах это всё ещё реальность традиционного процесса.
Изготовление пары традиционных индивидуальных стелек обычно включает такие этапы:
- Визит в клинику для оценки стопы
- Снятие формы стопы с помощью гипса, пенной коробки или профессионального сканера
- Передача данных в лабораторию
- Изготовление формы техником на станке с ЧПУ или вручную, нанесение верхнего покрытия и финишная отделка
- Ожидание готового изделия — от нескольких дней до одной-двух недель
Этот процесс включает клиническую оценку, работу техника, оборудование, изготовление и подгонку. Цена, сроки и порядок доработок зависят от исполнителя, места, случая и того, что входит в услугу.
Если вы сами проектируете и печатаете стельки, практический путь включает пять контрольных точек:
Разделяйте задачи: генератор STL нужен, когда вам требуется только файл для печати; обзор программы для проектирования — когда вы оцениваете настраиваемые параметры и рабочие процессы клиники; руководство по печати из TPU — для калибровки материала и подробного устранения проблем в слайсере. А на этой странице описана вся последовательность самостоятельной работы, которая связывает эти шаги.
Четыре примерных профиля пользователей — и что они могли бы подстроить.
Индивидуальные стельки, напечатанные на 3D-принтере, — не универсальный продукт: каждая повторяет форму конкретной стопы. Эти четыре профиля — условные примеры, а не реальные клиенты; ниже показано, как можно подойти к первым доработкам в каждом случае.
Бегунья на 10 км с высоким сводом стопы
Пример сценария: длинные пробежки по асфальту в плотно сидящих беговых кроссовках. Хочет чувствовать поддержку свода без точек давления под пяткой или передним отделом стопы.
Пример правки → Сравните тестовую печать из более жёсткого TPU, контакт со сводом и глубину пяточной чаши — по одной переменной за раз; не выводите назначение из названия профиля.
Дизайн под конкретную активность →Медсестра в 12-часовую смену
Пример сценария: 12-часовые смены на твёрдом полу. К концу смены замечает усталость свода и жар в переднем отделе стопы и хочет скорее амортизации, чем спортивной жёсткости.
Пример правки → Сравните тестовую печать из более мягкого TPU, вариант с метатарзальным пелотом и без него и высоту свода — по одной переменной за раз; не выводите назначение из названия профиля.
Почему индивидуальные стельки работают →Игрок в зальные виды спорта с износом обуви по внутреннему краю
Пример сценария: частые рывки и приземления на площадке. Старая обувь сильнее изношена по внутреннему краю, и хочется, чтобы пятка ощущалась в обуви устойчивее.
Пример правки → Сравните тестовую печать из более жёсткого TPU, глубину пяточной чаши и высоту медиального бортика — по одной переменной за раз. Изменения пяточного скоса или постинга — более крупные правки: вносите их маленькими шагами; не выводите назначение из названия профиля.
Дизайн стелек для зальных видов спорта →Офисный сотрудник с плоскостопием
Пример сценария: в анкете выбрал «плоскостопие» как тип свода и хочет комфорта на весь день в офисной обуви, а не спортивных показателей.
Пример правки → Сравните тестовую печать из TPU 90A (сбалансированный), высоту свода и высоту медиального бортика — по одной переменной за раз; не выводите назначение из названия профиля.
Глоссарий параметров →Что понадобится, прежде чем печатать стельку на 3D-принтере.
- Длина стопы, размер обуви, профиль посадки и обувь, для которой нужна стелька — при необходимости воспользуйтесь бесплатным инструментом измерения; 3D-сканер не нужен
- Домашний 3D-принтер FDM, способный печатать TPU
- TPU-филамент, который поддерживают ваш принтер и хотэнд
- Программа-слайсер — Bambu Studio / OrcaSlicer / Cura (любая из них)
- STL-файл, созданный в Ergono3D
Соберите исходные данные для посадки и создайте настраиваемый STL.

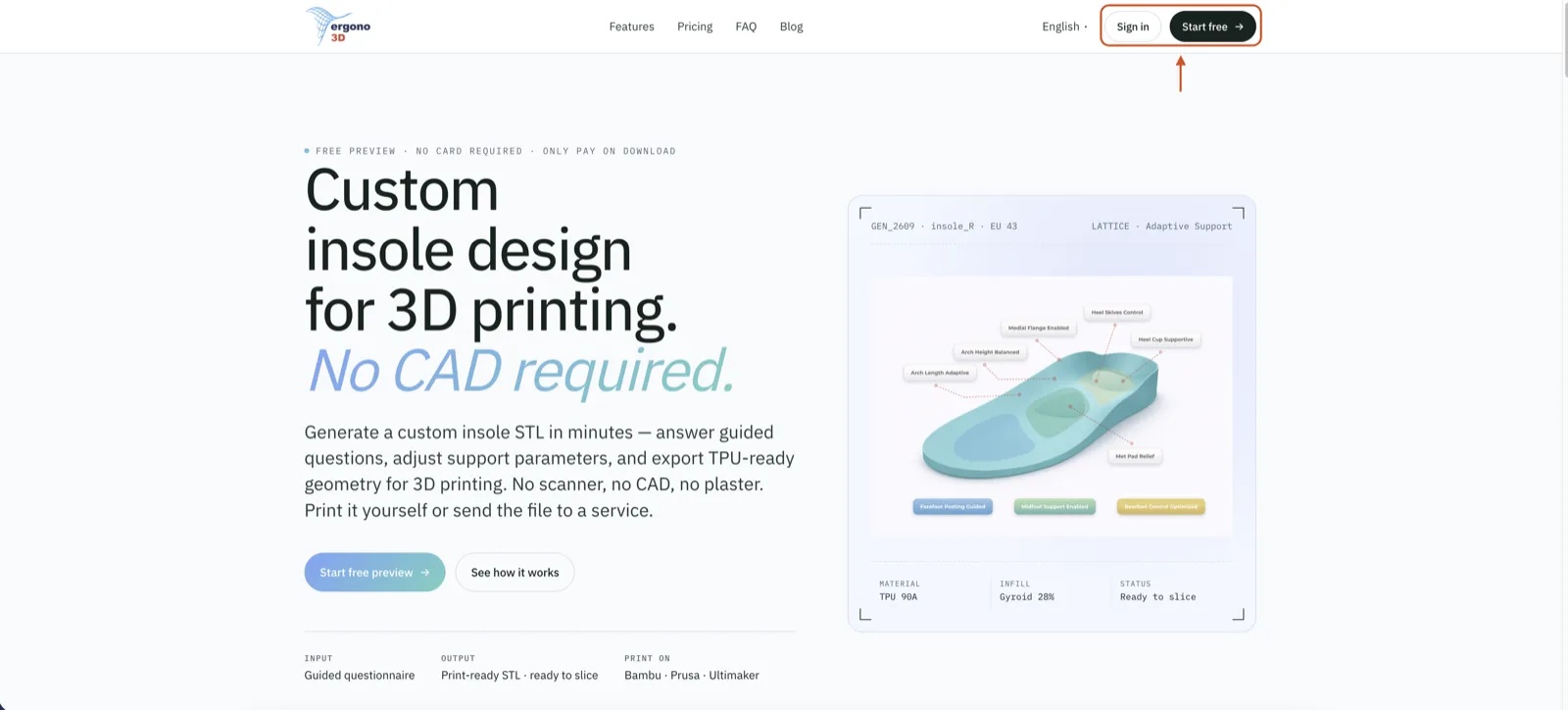

Откройте генератор STL для индивидуальных стелек и выберите Начать бесплатно в верхней навигации, чтобы открыть страницу регистрации.

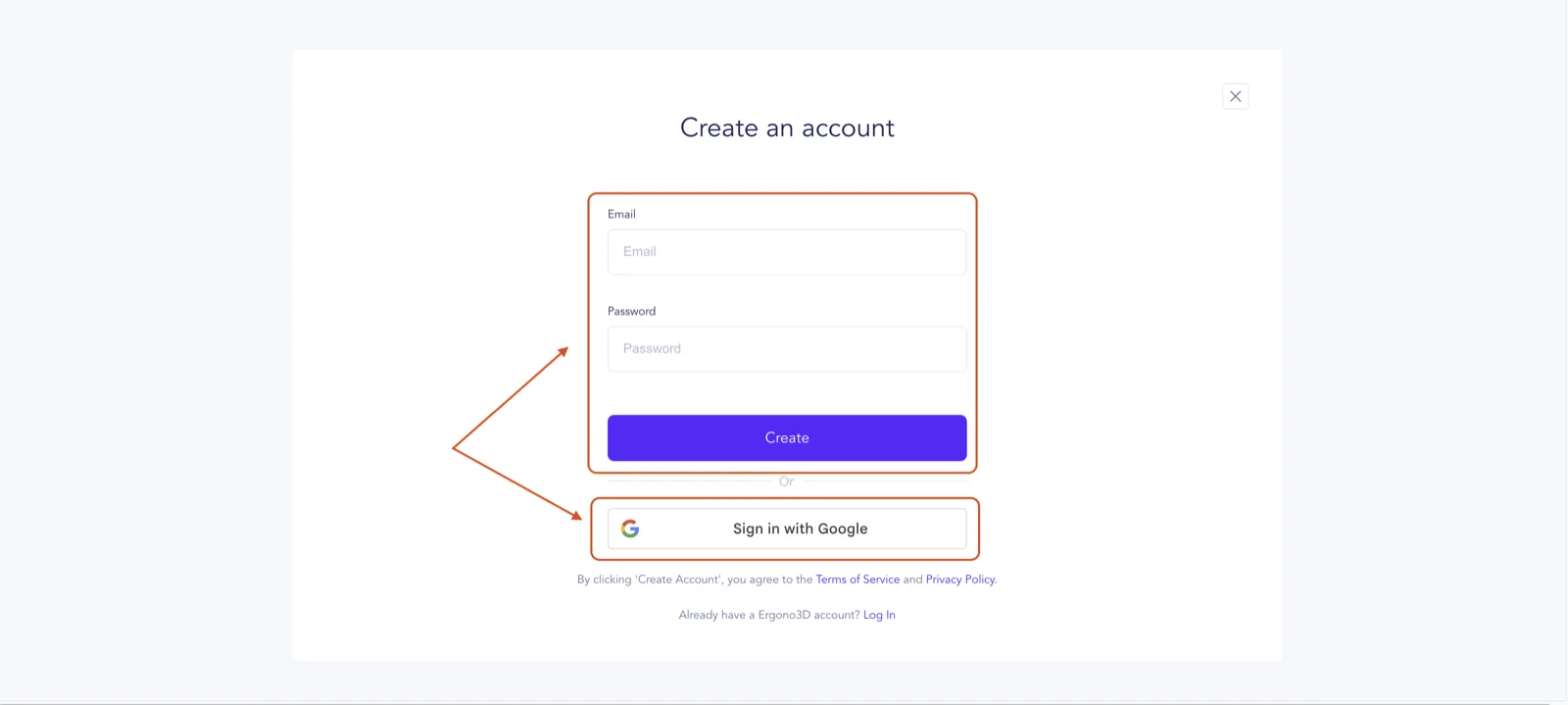

На странице регистрации показаны доступные варианты создания аккаунта. Чтобы продолжить, следуйте инструкциям на этой странице.
Каждый новый аккаунт получает 5 бесплатных кредитов для предпросмотра. Нажмите Создать, чтобы начать проектирование. Если вы не уверены в размере обуви, воспользуйтесь бесплатным инструментом измерения стопы, ссылка на который есть в панели управления: откройте ergono3d.com/ru/measure, выберите формат A4 или US Letter, встаньте на лист и обведите контур стопы тёмной ручкой от кончиков пальцев до пятки.

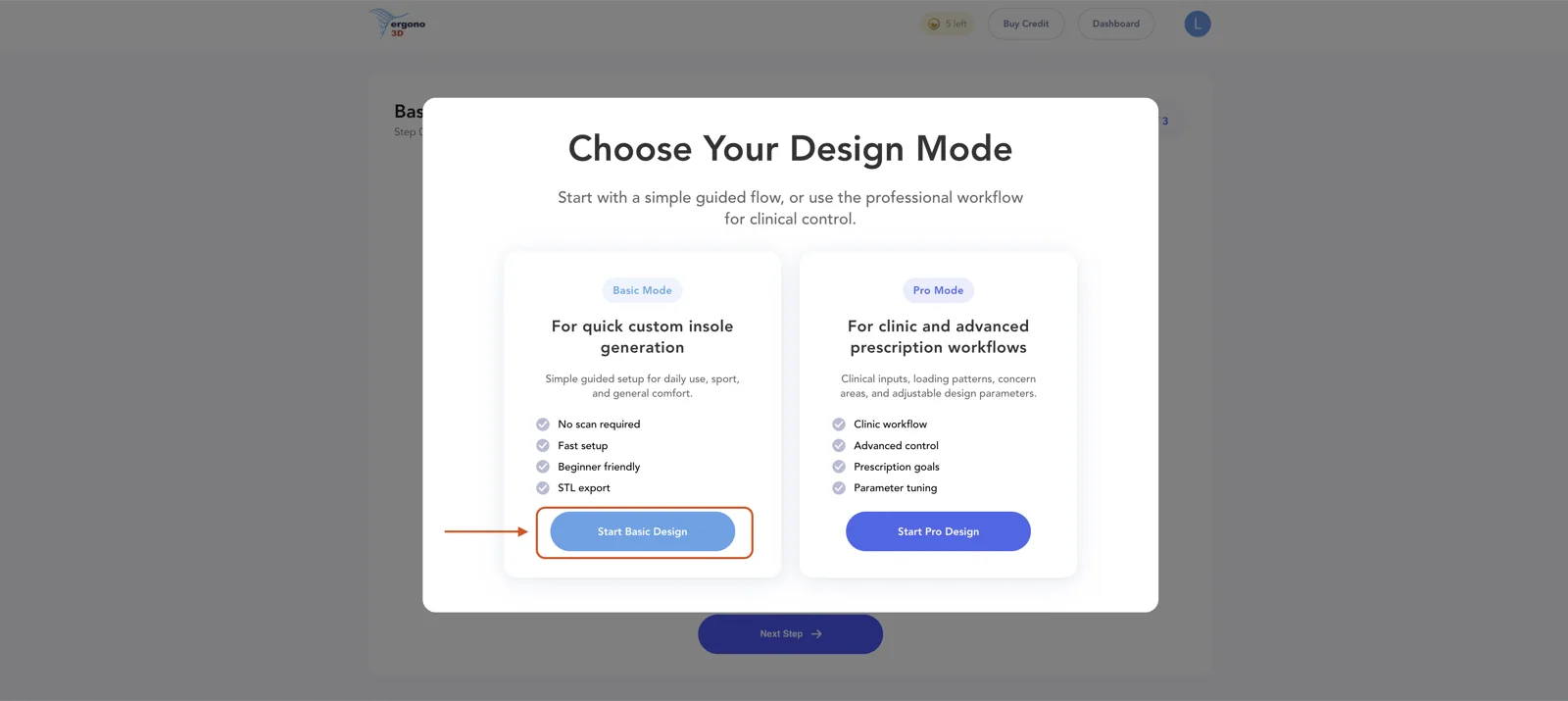

Выберите режим дизайна. Для первой пары нажмите Начать базовый дизайн — этот режим проведёт вас по пошаговой анкете и создаст готовый к печати STL.

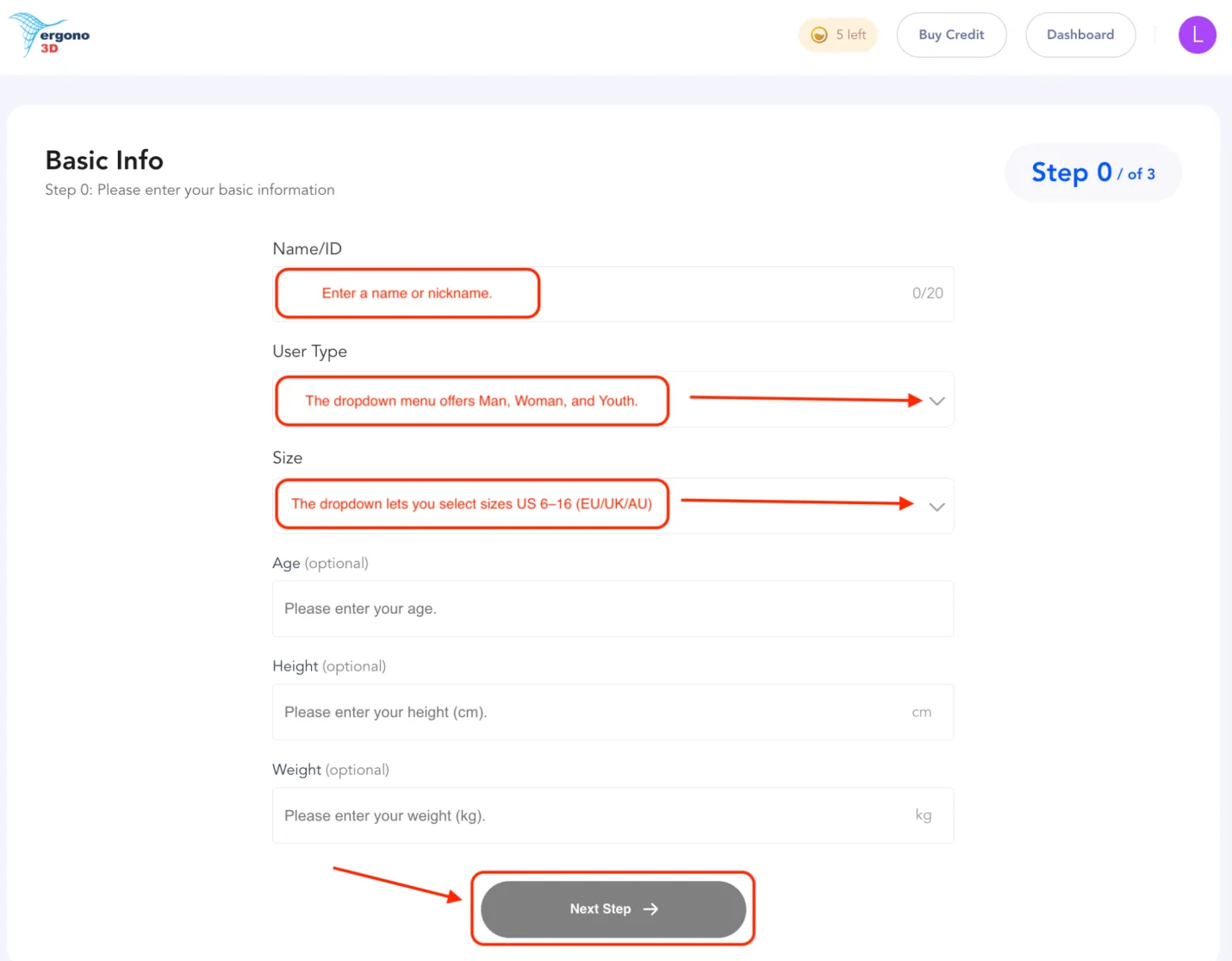

Введите Имя или ID для этой пары — подойдут и прозвище, и номер. Выберите Тип пользователя (Мужчина / Женщина / Подросток) и Размер (EU / UK / AU — охватывает US 6–16). Возраст, рост и вес опциональны, но помогают уточнить посадку. Нажмите Далее.

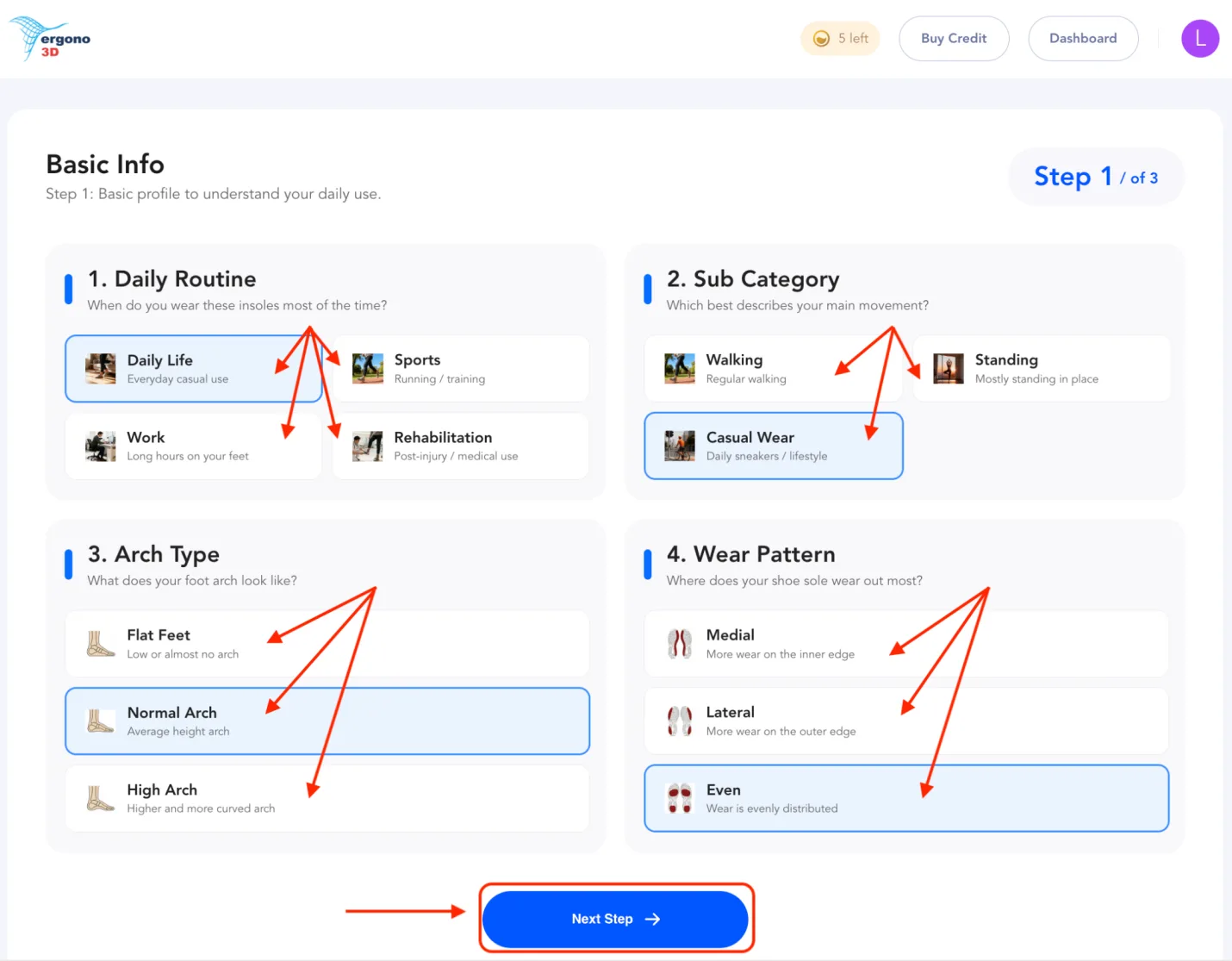

Выберите ваш распорядок дня (повседневная жизнь / спорт / работа / реабилитация) и подкатегорию (ходьба / стояние / повседневная носка). Укажите тип свода (плоскостопие / нормальный свод / высокий свод) и характер износа подошв вашей нынешней обуви — медиальный, латеральный или равномерный. Нажмите Далее.

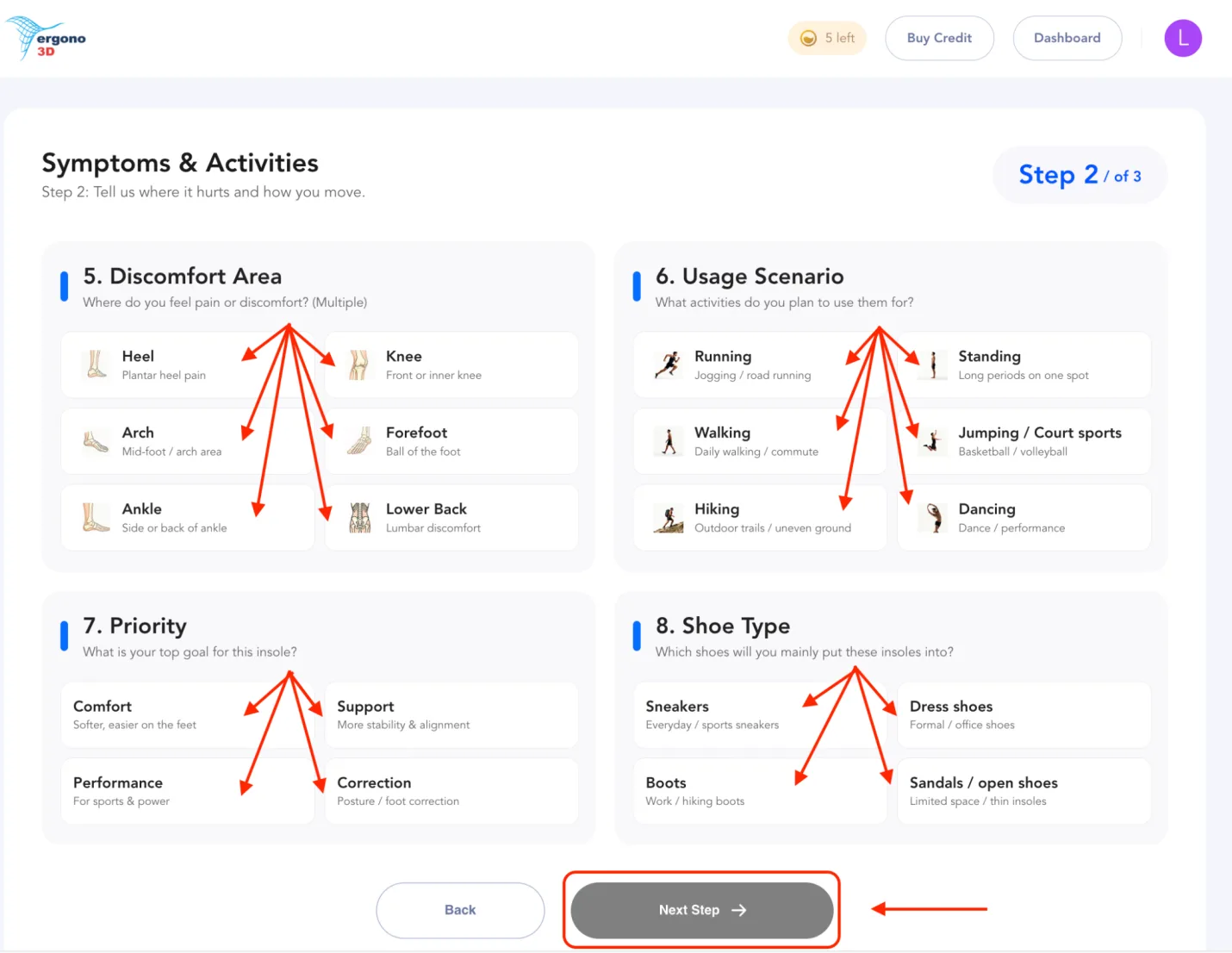

Отметьте ваши зоны дискомфорта (можно несколько: пятка / колено / свод / передний отдел стопы / лодыжка / поясница). Задайте приоритет для этой пары (комфорт / поддержка / показатели / коррекция). Выберите сценарии использования, для которых будете носить стельки (бег / стояние / ходьба / зальные виды спорта / пешие походы / танцы), и тип обуви, в которую вы их положите (кроссовки / туфли / ботинки / открытая обувь). Нажмите Далее.

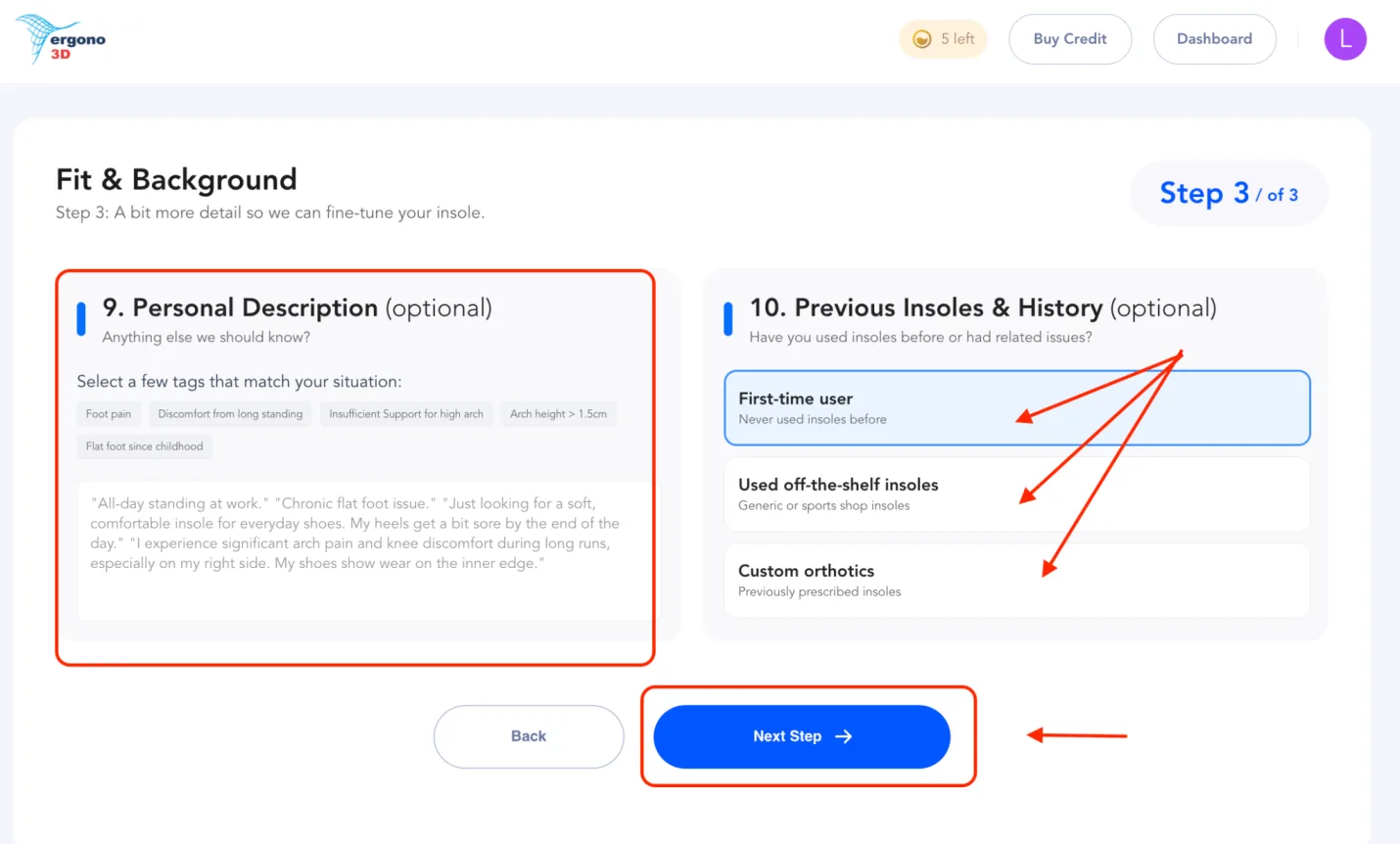

По желанию добавьте личное описание — всё, что нам стоит знать и чего не охватили предыдущие вопросы. Затем расскажите о вашей истории стелек: впервые, использовали готовые стельки или ранее носили индивидуальные ортезы. Нажмите Далее.

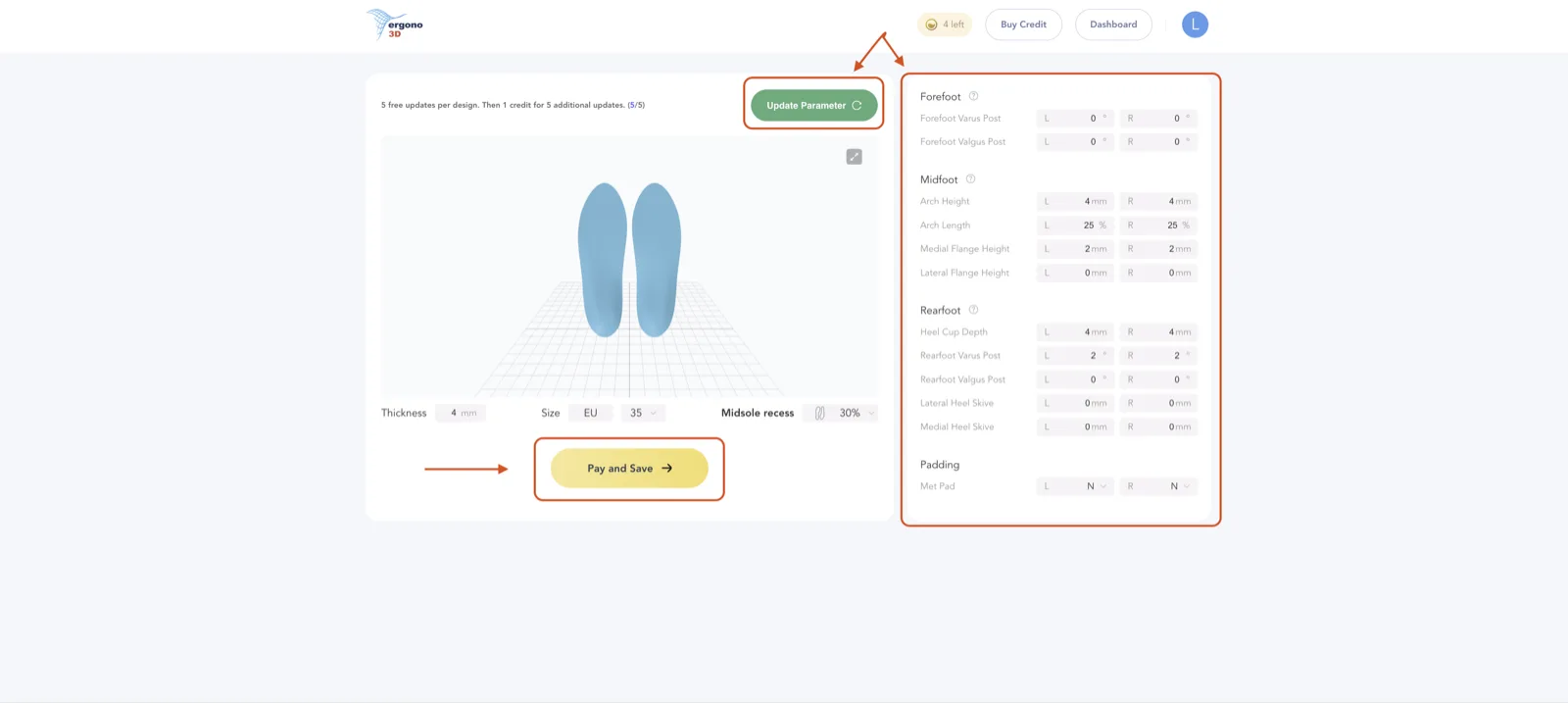

Ваш полностью индивидуальный STL стельки готов. На этом экране вы можете:
- Скачать и сохранить STL (внизу слева) — оплатите оставшимися кредитами и сохраните файл на компьютер.
- Подстроить расширенные параметры на правой панели — точное управление постингом переднего отдела стопы, геометрией свода, пяточной чашей, пяточными скосами и метатарзальным пелотом. Полный список ниже.
- Обновить параметры — после любой правки нажмите Обновить параметры, чтобы перегенерировать. На том же экране можно также менять общую толщину, углубление в среднюю подошву и заново выбирать размер.
После сохранения и оплаты файл появляется в вашей панели управления. Вы ничем не ограничены: каждая сохранённая стелька остаётся редактируемой, и её можно дорабатывать в любой момент из столбца Действия.
Четыре значка в столбце Действия, слева направо:
- Скачать STL — сохраните файл для печати на компьютер.
- Онлайн 3D-предпросмотр — осмотрите стельку в браузере перед печатью.
- Регулировка масштаба — открывает панель масштабирования (см. ниже).
- Правка параметров — показывает сохранённые параметры; нажмите «Итерация», чтобы заново открыть полную панель расширенных параметров для точной настройки. Редактируемые поля — тот же список, что приведён выше.

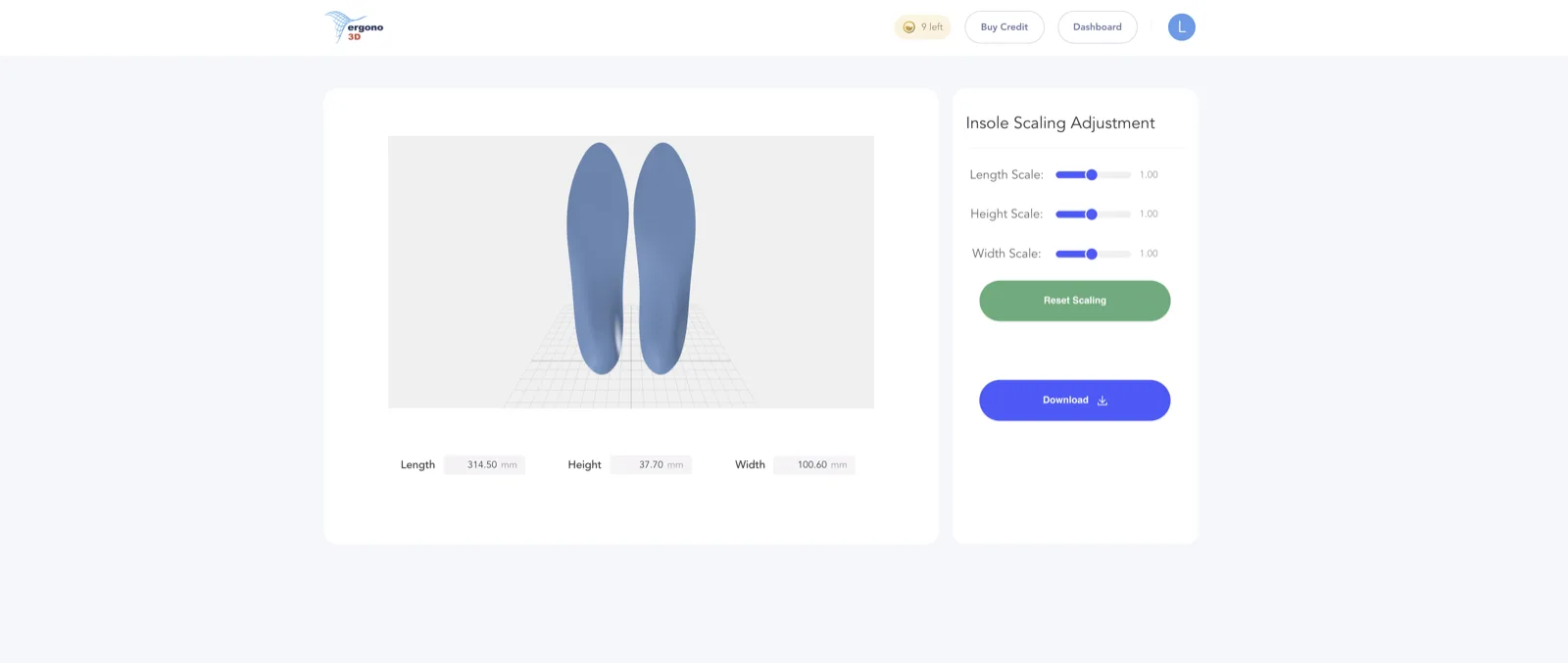

Страница Регулировка масштаба стельки позволяет точно подстроить общие размеры тремя ползунками — Масштаб длины, Масштаб ширины и Масштаб высоты. 3D-предпросмотр обновляется в реальном времени, и вы можете скачать перемасштабированный STL прямо с этого экрана. Если скачанный файл нужно локально расширить или укоротить по контуру, перед слайсингом воспользуйтесь бесплатным браузерным инструментом, чтобы изменить размер STL стельки или обрезать его.
Как только файл скачан и вы им довольны, переходите к следующему шагу.
Задайте настройки печати стелек из TPU.
После импорта STL в слайсер используйте этот понятный новичкам стартовый профиль для TPU 95A — это задокументированная отправная точка для калибровки, а не гарантия, проверенная на любом принтере и филаменте. Рекомендуемые температуры сопла и стола зависят от филамента и печатной пластины, поэтому сначала сверьтесь с техническим паспортом филамента: например, Bambu Lab указывает для TPU 95A HF 220–240 °C на сопле и 30–35 °C на столе. Подробнее о процессе печати — в полном руководстве по печати стелек из TPU.
| Настройка | Рекомендуемое значение |
|---|---|
| nozzle_temp | 235 °C (диапазон: 220–250 °C) |
| bed_temp | 35 °C (диапазон: 30–45 °C) |
| max_volumetric_speed | 3,2 мм³/с |
| print_speed | 25–50 мм/с |
| infill_pattern | Гироид |
| infill_density | 20 % |
| retraction | 0 мм (ВЫКЛ) |
| cooling_fan | 100 % макс |
Настройки для TPU 85A и 90A смотрите в полной таблице настроек печати на странице цен → — или прочитайте подробное руководство по материалу TPU.
Запустите печать.
Две вещи, за которыми стоит следить во время печати:
- Убедитесь, что первый слой прилипает к столу. Если нет — остановите печать и запустите её заново: если не удался первый слой, не удастся и вся печать.
- Если во время печати появилось сильное коробление, сразу остановите печать. Если продолжить, деталь почти наверняка будет испорчена.
В большинстве случаев пара стелек печатается за несколько часов — в зависимости от скорости принтера и плотности заполнения.
Доводка после печати.
- Снимите стельки и срежьте брим (если он есть) ножницами.
- Маленькими ножницами или наждачной бумагой аккуратно скруглите края — особенно вокруг пятки, где острые края могут натирать.
- Добавьте верхнее покрытие — пена EVA, Poron или ткань — для комфорта, отвода пота и контроля трения.
Выбор верхнего покрытия по активности: Poron для поглощения ударов (бег, баскетбол, зальные виды спорта); пена EVA для комфорта на весь день (работа стоя, ходьба, офисная носка); перфорированная кожа или ткань для туфель (малый объём, дышащая). Если ваши стопы чувствительны к давлению, вам может быть удобнее более толстый Poron, чем тонкая ткань.
Обратная связь после пробной носки. Необязательно, но настоятельно рекомендуется.
Если хотите, чтобы следующая версия ощущалась лучше, хватит трёх заметок:
- Где ощущается слишком высоко или натирает: передний отдел стопы / внутренний свод / внешний свод / край пятки
- Ощущение поддержки: слишком жёстко / слишком мягко / в самый раз
- Где усталость или натёртости появляются первыми: боль в пятке / усталость свода / напряжённые икры / дискомфорт в колене / точки трения внутри обуви
Ощущения → правка для следующей версии. Эта таблица помогает перейти от «как ощущалось» к «что изменить перед повторной печатью»:
| Что вы чувствуете | Зона | Правка для следующей версии |
|---|---|---|
| Натёртость или трение на пятке | Задний отдел | Уменьшить глубину пяточной чаши |
| Боль под пяткой | Задний отдел | По одному изменению за раз: глубина пяточной чаши или более мягкий TPU 85A · боль не проходит → оценка специалиста |
| Усталость свода после долгого стояния | Средний отдел | Увеличить высоту свода |
| Свод ощущается слишком высоким / резкое давление | Средний отдел | Уменьшить высоту свода |
| Жжение в переднем отделе стопы при беге | Передний отдел | Метатарзальный пелот: Да · увеличить толщину верхнего покрытия |
| Стелька скользит внутри обуви | Общие | Перепроверить размер для этой обуви |
| Пятка неустойчива в обуви | Задний отдел | Сначала глубина пяточной чаши и медиальный бортик · пяточный скос/постинг меняйте только маленькими шагами |
| Появляется дискомфорт в колене или голени | Задний отдел | Прекратите носить · проверьте угол постинга заднего отдела стопы · если не проходит, обратитесь за оценкой |
| Оболочка в целом ощущается слишком жёсткой | Материал | Следующая печать: TPU 85A или 90A · снизить плотность заполнения |
| Оболочка ощущается слишком мягкой / проседает | Материал | Следующая печать: TPU 95A · повысить плотность заполнения |
Каждый параметр подробно объясняется в руководстве по параметрам дизайна стелек →
Быстрые решения частых проблем печати.
- КОРОБЛЕНИЕ · ОТРЫВ КРАЁВ ОТ СТОЛА Увеличьте брим. Немного поднимите температуру стола. Нанесите на стол клей-карандаш или наклейте малярный скотч.
- НИТЕОБРАЗОВАНИЕ TPU чувствителен к влаге. Возможно, температура слишком высокая или ретракт настроен неоптимально. Влага — частая причина, поэтому сначала просушите филамент, а уже потом меняйте другие настройки.
- ПУЗЫРИ · ДЫРЫ НА ПОВЕРХНОСТИ Филамент влажный. Сначала просушите его по техническому паспорту филамента (Bambu Lab и Polymaker указывают 70 °C в течение 8 часов) — в сушилке для филамента или сушильном шкафу с принудительной вентиляцией, а не в микроволновке или кухонной духовке.
- СЛАБОЕ СЦЕПЛЕНИЕ СЛОЁВ Слишком высокая скорость печати, слишком низкая температура сопла или слишком сильный обдув. Снизьте скорость, немного поднимите температуру, уменьшите обдув.
- КРАЯ НАТИРАЮТ СТОПЫ Скруглите края вручную. Для следующей версии выберите геометрию с более мягкими переходами краёв.
- СЛИШКОМ ЖЁСТКО Снизьте плотность заполнения. Уменьшите число стенок на одну. В следующей версии модели выберите более мягкую структуру.
- СЛИШКОМ МЯГКО Повысьте плотность заполнения. Увеличьте число стенок. В следующей версии модели выберите вариант с более сильной поддержкой.
- СВОД ОЩУЩАЕТСЯ СЛИШКОМ ВЫСОКИМ Уменьшите высоту свода в следующей итерации. Если ваша стопа чувствительна к давлению свода, попробуйте также TPU 85A для более мягкого ощущения сжатия под сводом.
- ПЯТКА СКОЛЬЗИТ ВНУТРИ ОБУВИ Возможно, стелька слишком толстая для этой обуви. Уменьшите общую толщину, чтобы посадить пятку ниже. Убедитесь, что брим полностью срезан, а края скруглены.
Попробуйте Ergono3D: создайте собственную модель индивидуальной стельки с параметрической настройкой и экспортом в STL. Бесплатный просмотр — 5 кредитов, карта не нужна.
Частые вопросы о 3D-печатных стельках.
Как в общих чертах выглядит печать стельки на 3D-принтере?
Определите размеры стопы и сценарий использования, создайте настраиваемый STL стельки, выберите совместимый TPU и подготовьте файл в слайсере, напечатайте его на FDM-принтере, обработайте края и проверьте стельку в носке в той обуви, для которой она предназначена. 3D-сканер для работы с пошаговым вводом данных в Ergono3D не нужен.
Где взять STL-файл для печати стелек на 3D-принтере?
Типовые STL-файлы стелек выкладывают на сайтах с 3D-моделями, но они сделаны под чужую стопу и чужую обувь. Ergono3D создаёт STL для каждой вашей стопы по её длине и данным о посадке, а перед печатью модель можно настроить и экспортировать заново.
Сколько времени занимает печать пары стелек на 3D-принтере?
Ориентируйтесь на оценку слайсера для вашего принтера, модели, стенок, заполнения и скорости. С примером профиля из этого руководства (гироидное заполнение 20 %) переход с 25 мм/с на 50 мм/с может сократить показанную оценку примерно с 5–6 часов до 2,5–3 часов — без учёта проектирования, подготовки, неудачных печатей и доводки. Это примеры настроек, а не гарантированный срок.
Сколько стоит напечатать пару индивидуальных стелек?
Считайте стоимость печати по весу материала из оценки слайсера, текущей цене вашего TPU, запасу на неудачные печати, электроэнергии и верхнему покрытию, если оно используется. Цены на проектирование в Ergono3D указаны отдельно на странице цен. Не сравнивайте кредит за файл модели напрямую с ортезом, изготовленным в клинике: в его стоимость могут входить оценка, назначение, подгонка и последующее наблюдение.
Какая твёрдость TPU лучше для стелек — 85A, 90A или 95A?
Единой лучшей твёрдости нет. 85A мягче, 95A твёрже, а 90A находится между ними, но марка, геометрия, стенки, заполнение, масса тела, объём обуви и настройки принтера меняют результат. Начните с задокументированного тестового профиля, осторожно проверьте его в носке и меняйте по одной переменной за раз.
→ Более глубокий разбор материала: руководство по TPU для стелекПодходят ли стельки, напечатанные на 3D-принтере, при подошвенном фасциите, плоскостопии или высоком своде стопы?
3D-печать делает геометрию стельки настраиваемой, но диагноз не определяет безопасную настройку для самостоятельной печати. Не назначайте высоту свода, глубину пяточной чаши или постинг только по названию состояния. При диагностированных, стойких, сильных симптомах, онемении или иррадиирующей боли обратитесь за оценкой к клиническому специалисту, а затем используйте впечатления от носки, чтобы уточнять посадку в рамках его рекомендаций.
→ Основы биомеханики стопы: Почему индивидуальные стельки важныСтельки на 3D-принтере и индивидуальные ортезы: в чём разница?
Клинические индивидуальные ортезы могут включать оценку, назначение, изготовление, подгонку, последующее наблюдение и, возможно, покрытие страховкой. Ergono3D — это процесс работы с файлами модели, который экспортирует настраиваемый STL для отдельной печати. Цена и сроки зависят от исполнителя, места, принтера, материала и включённых услуг, поэтому сравнивайте, что входит в каждый вариант, а не только цену.
→ Полное сравнение: Индивидуальные стельки или пенные вкладышиМожно ли напечатать ортезы стопы на 3D-принтере?
Стельки ортопедического типа на 3D-принтере напечатать можно, а некоторые клиники и лаборатории уже печатают на 3D-принтере ортезы, которые назначают своим пациентам. Разница не в принтере, а в процессе: клинический ортез начинается с оценки и назначения и проверяется клиническим специалистом, а при самостоятельной печати получается стелька для комфорта и посадки, которую вы проектируете и проверяете сами. При боли, установленном диагнозе или заболевании обратитесь к клиническому специалисту.
Нужен ли особый 3D-принтер, чтобы печатать стельки из TPU?
Используйте FDM-принтер, производитель которого поддерживает выбранный TPU и нужный диапазон температур. Значения 220–250 °C на сопле и 30–45 °C на столе в этом руководстве — стартовые диапазоны, а не гарантия совместимости. Экструдеры с прямой подачей обычно проще настроить под гибкий филамент; перед печатью проверьте характеристики принтера, хотэнда, поверхности стола и филамента.
Сколько служат стельки из TPU, напечатанные на 3D-принтере?
Единого подтверждённого срока службы нет. Износ зависит от массы тела, активности, тепла, трения в обуви, состава TPU, стенок, заполнения, сцепления слоёв и чистки. Регулярно осматривайте пару и прекратите её носить, если заметите трещины, остаточную деформацию, расслоение, острые края или заметное изменение поддержки. Если нужна запасная пара, вы можете повторно скачать уже оплаченный STL без дополнительной платы и напечатать его снова.
Можно ли напечатать стельки для бега, баскетбола или других видов спорта?
Да. Проектирование под конкретную активность — одно из главных преимуществ параметрических стелек. Для бега обычно сравнивают амортизацию переднего отдела стопы и глубину пяточной чаши; для баскетбола и других зальных видов спорта — устойчивость пятки и высоту бортика, а пяточный скос или постинг меняют маленькими шагами. В пеших походах часто важнее комфорт свода в течение долгого дня. Укажите активность в анкете Ergono3D, проверьте посадку в реальной обуви и дорабатывайте модель по впечатлениям от носки.
→ Дизайн под конкретную активность: Почему один дизайн стельки не подходит под каждую активность
