Кратко
Готовые пенные стельки сортируют стопы по трём-четырём категориям — обычно по высоте и ширине свода — и упускают угол пятки, разворот переднего отдела стопы, плотность тканей и лево-правую асимметрию, которые на самом деле определяют, как нагрузка проходит через стопу. Вычислительное проектирование задаёт другой вопрос: что нужно этой конкретной стопе? Оно превращает детальную геометрию и данные о давлении в алгоритмически рассчитанные дизайны, а затем использует решётки переменной плотности и функциональную оптимизацию, чтобы менять жёсткость по зонам, а не вырезать однородную пену.
Результат — переход от отсортированных по категориям приближений к интерфейсам под каждую стопу. Ergono3D находится на стороне индивидуального проектирования: управляемые вводы и параметрическое проектирование создают готовый к печати STL, настроенный под конкретную стопу, — инструмент проектирования, а не диагностика и не лечение.
Ключевые выводы
- Категории схлопывают непрерывную вариативность. Три-четыре корзины улавливают высоту и ширину свода, но упускают большую часть того, что определяет, как силы распределяются по стопе.
- Вычислительное проектирование отталкивается от индивидуальной стопы. Детальная 3D-геометрия и данные о давлении становятся вводом для алгоритмического проектирования, а не ярлыком категории.
- Решётки переменной плотности заменяют однородную пену. Внутренняя геометрия задаёт разные механические свойства по зонам из одного базового материала — возврат энергии, перераспределение давления или прогрессивную поддержку.
- Оптимизация может быть упреждающей, а не только реактивной. Дизайны можно настраивать под цели и дорабатывать через циклы обратной связи — это практично, когда новый дизайн можно сгенерировать в течение дня.
- Это сдвиг философии. От «что нужно людям со стопами, как у вас?» к «что нужно вашей стопе?» Ergono3D обеспечивает индивидуальную сторону через управляемые вводы и параметрическое проектирование — инструмент проектирования, а не диагностика и не лечение.
Зайдите в спортивный магазин или аптеку — и вам встретится знакомая картина: ряды готовых стелек, упакованных с обещаниями комфорта, поддержки и облегчения боли. Одни предлагают гелевую амортизацию. Другие рекламируют пену с эффектом памяти или поддержку свода «ортопедического уровня». Большинство следует похожему шаблону — контурная форма с некоторым подъёмом свода и амортизирующим материалом в ключевых местах. Они представляют текущий стандарт ухода за стопами для большинства людей: доступны по цене, доступны сразу и лучше, чем ничего. Но в этом подходе есть фундаментальная проблема: эти стельки спроектированы под категориальные приближения стоп, а не под реальные индивидуальные стопы.
Пределы категорий.
Категориальное проектирование имело смысл, когда индивидуальное производство было непрактичным. Но категории по своей природе ограничены — они схлопывают непрерывную вариативность в три-четыре корзины и упускают большую часть того, что действительно важно.
Традиционный процесс проектирования устроен так: исследователи биомеханики изучают большие популяции, чтобы выделить распространённые типы стоп — нейтральный свод, высокий свод, плоский свод, возможно с подкатегориями для склонностей к пронации. Дизайнеры создают шаблоны для каждой категории. Производство масштабирует эти шаблоны по стандартизированным размерам обуви. В результате получается система, в которой от вас ожидается, что вы определите, какая категория лучше всего описывает вашу стопу, и понадеетесь, что соответствующая стелька закроет ваши конкретные потребности.
Категории улавливают лишь самые очевидные переменные — прежде всего высоту свода и ширину стопы. Они упускают бесчисленные другие факторы, влияющие на то, как силы распределяются по вашей стопе: угол пятки, разворот переднего отдела стопы, положение плюсневых костей, различия в плотности тканей, асимметрии между левой и правой стопой, а также специфические паттерны движения вашей походки. Двое людей могут оба иметь «высокие своды» по категориальным определениям, но их стопы могут существенно различаться так, что это влияет на то, какая поддержка им действительно поможет.
Ограниченность становится особенно очевидной, если учесть, что структура стопы существует на нескольких континуумах, а не в дискретных категориях. Высота свода — это не просто «высокая», «средняя» или «низкая»: это измеримая величина, которая меняется по плавному спектру. Схлопывая эту непрерывную вариативность в три-четыре категории, мы неизбежно предлагаем большинству людей субоптимальные решения.
Вычислительная альтернатива в проектировании.
Вместо вопроса «в какую категорию попадает эта стопа?» вычислительное проектирование спрашивает: «каковы конкретные структурные и функциональные характеристики этой стопы и какой дизайн лучше всего их учтёт?»
Процесс начинается со сбора данных. Традиционная оценка могла бы отметить, что у человека плоские своды и он гиперпронирует, — это категориальные ярлыки. Вычислительная оценка фиксирует детальную геометрию: точную трёхмерную форму стопы при различных условиях нагрузки, распределение давления по сотням датчиков, возможно даже кинематические данные о том, как стопа движется в цикле походки. Эти данные используются не для того, чтобы отнести стопу к категории; они становятся вводом для алгоритмического проектирования.
Алгоритмы кодируют биомеханические принципы — понимание того, как структура стопы связана с распределением давления, как разные конфигурации поддержки влияют на механику суставов, как свойства материала определяют и комфорт, и корректирующую функцию. Получив конкретные данные об отдельной стопе, эти алгоритмы создают дизайны, которые отвечают потребностям именно этой стопы.
Возьмём для примера поддержку свода. В категориальной системе вы получаете высокую, среднюю или низкую поддержку свода. В вычислительной системе алгоритм определяет ровно там, где вашему своду нужна поддержка (медиальный продольный свод, латеральный свод, поперечный свод), какой объём поддержки уместен с учётом свойств ваших тканей и массы тела и как эта поддержка должна переходить в область переднего отдела стопы и пятки, чтобы создать оптимальное распределение давления под вашу конкретную форму стопы. Современные подходы заменяют пену параметрическим 3D-проектированием стелек, обеспечивая лучшую индивидуализацию и эффективность.
Структура материала и продвинутая геометрия.
Традиционное производство ограничено простой геометрией и однородными свойствами материала. 3D-печать и вычислительное проектирование полностью снимают эти ограничения.
Когда вы вырезаете формы из листов пены или формуете термопластик, вы ограничены относительно простой геометрией и однородными свойствами материала внутри каждого компонента. У стельки может быть жёсткая пластиковая оболочка для поддержки и мягкие слои пены для амортизации, но пена равномерно мягкая, а оболочка равномерно жёсткая.
3D-печать и вычислительное проектирование снимают многие из этих ограничений. Современные алгоритмы проектирования могут создавать решётчатые структуры переменной плотности — внутренние геометрические паттерны, которые обеспечивают разные механические свойства в разных областях, используя один и тот же базовый материал. Эти решётки можно оптимизировать под конкретные функции: возврат энергии для спортивной результативности, перераспределение давления для ухода за диабетической стопой или прогрессивную поддержку, которая подстраивается под разные уровни активности.
Геометрические возможности значительно расширяются. Вместо простых контуров дизайнеры могут создавать сложные поверхностные текстуры, которые улучшают сцепление, оптимизируют отвод влаги или обеспечивают точечную разгрузку давления. Опорные структуры могут следовать естественным изгибам и путям сил стопы, а не приближать их упрощёнными формами. Переходы между разными функциональными зонами могут быть плавными, а не резкими, что уменьшает точки давления и повышает комфорт.
Функциональная оптимизация за пределами базовой поддержки.
Традиционное проектирование стелек во многом реактивно — у вас плоскостопие, поэтому мы добавляем поддержку свода. Вычислительное проектирование может также оптимизировать ради положительных результатов, а не только устранять выявленные проблемы.

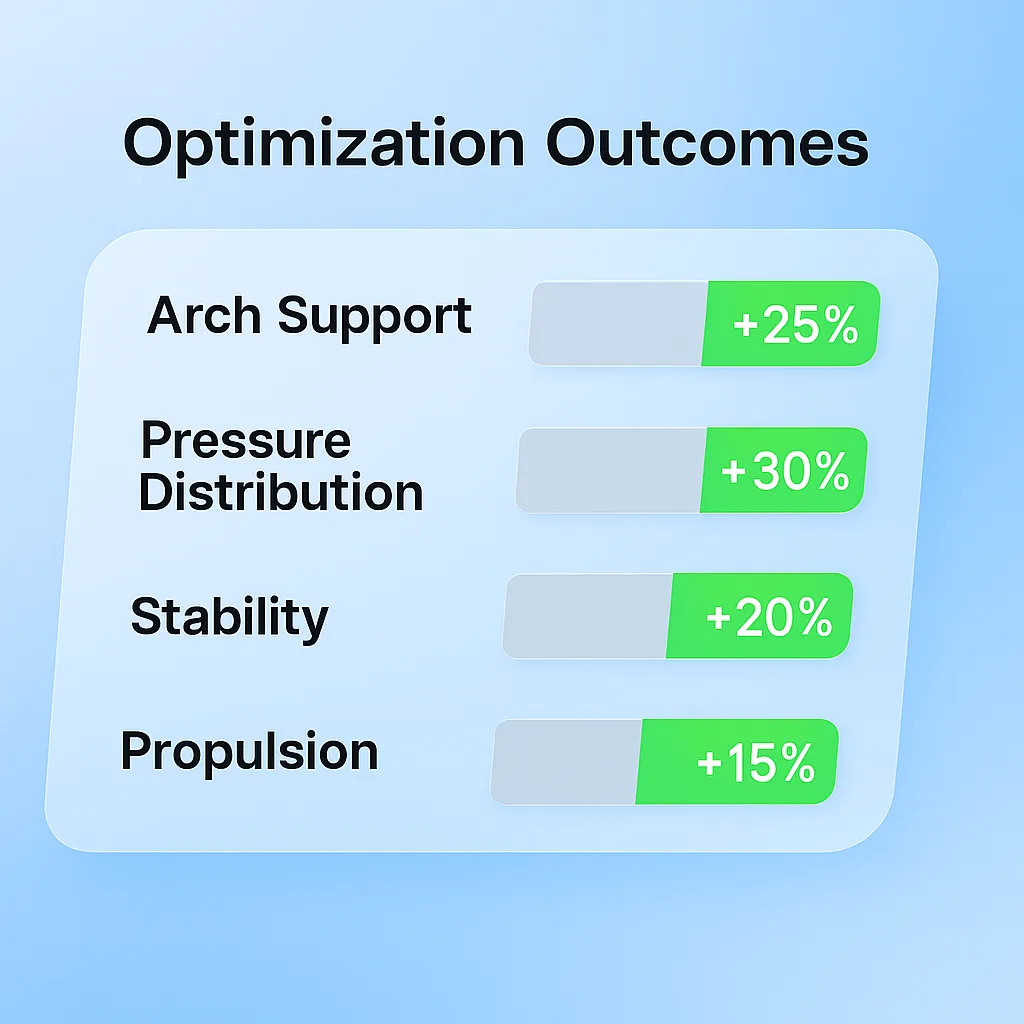

Алгоритмы могут моделировать, как разные элементы дизайна влияют на результаты, и итеративно дорабатывать дизайны для достижения конкретных целей. Для спортсмена это может означать дизайн, который максимизирует возврат энергии при отталкивании, сохраняя стабильность при боковых движениях. Для человека с проблемами равновесия это может означать усиленную сенсорную обратную связь через определённые поверхностные элементы, улучшающие проприоцепцию. Для того, кто весь день на ногах, это может означать оптимизацию комфорта на длительных периодах с предотвращением усталости.

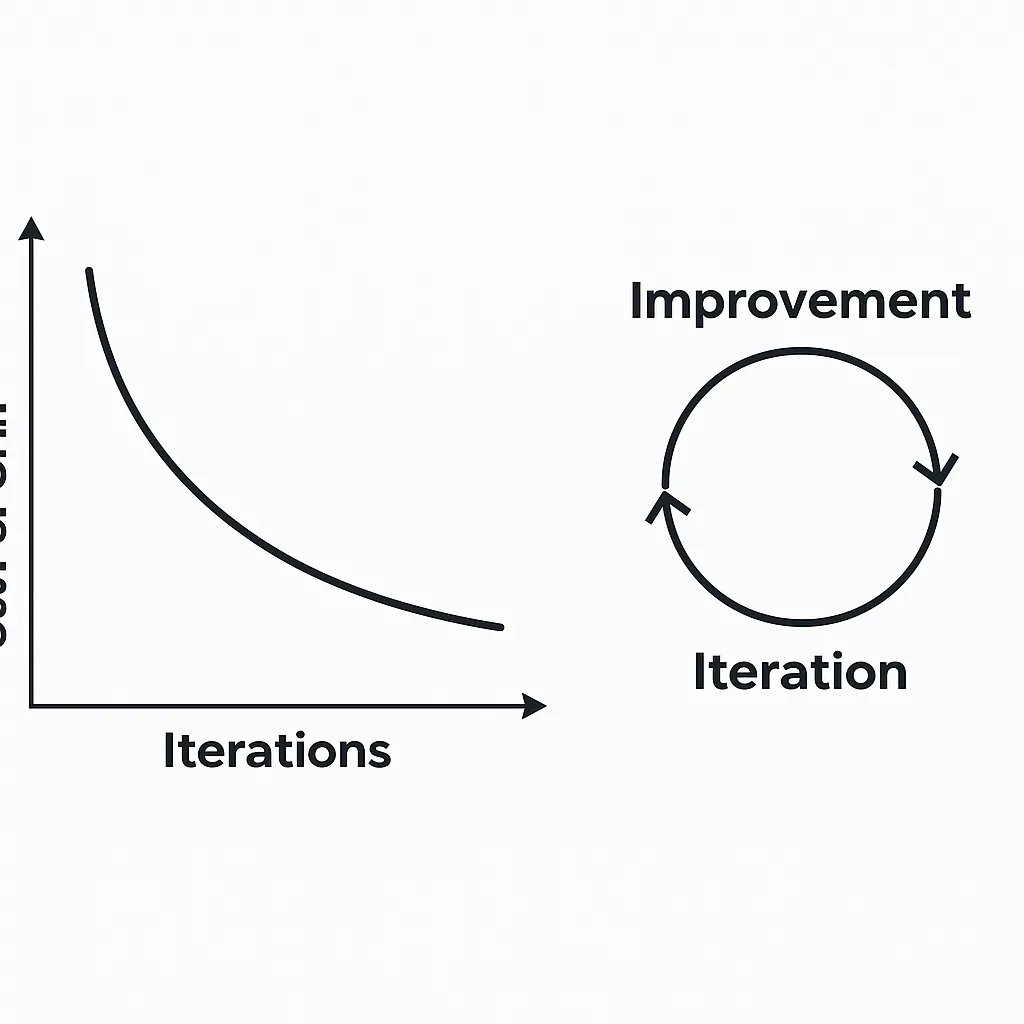

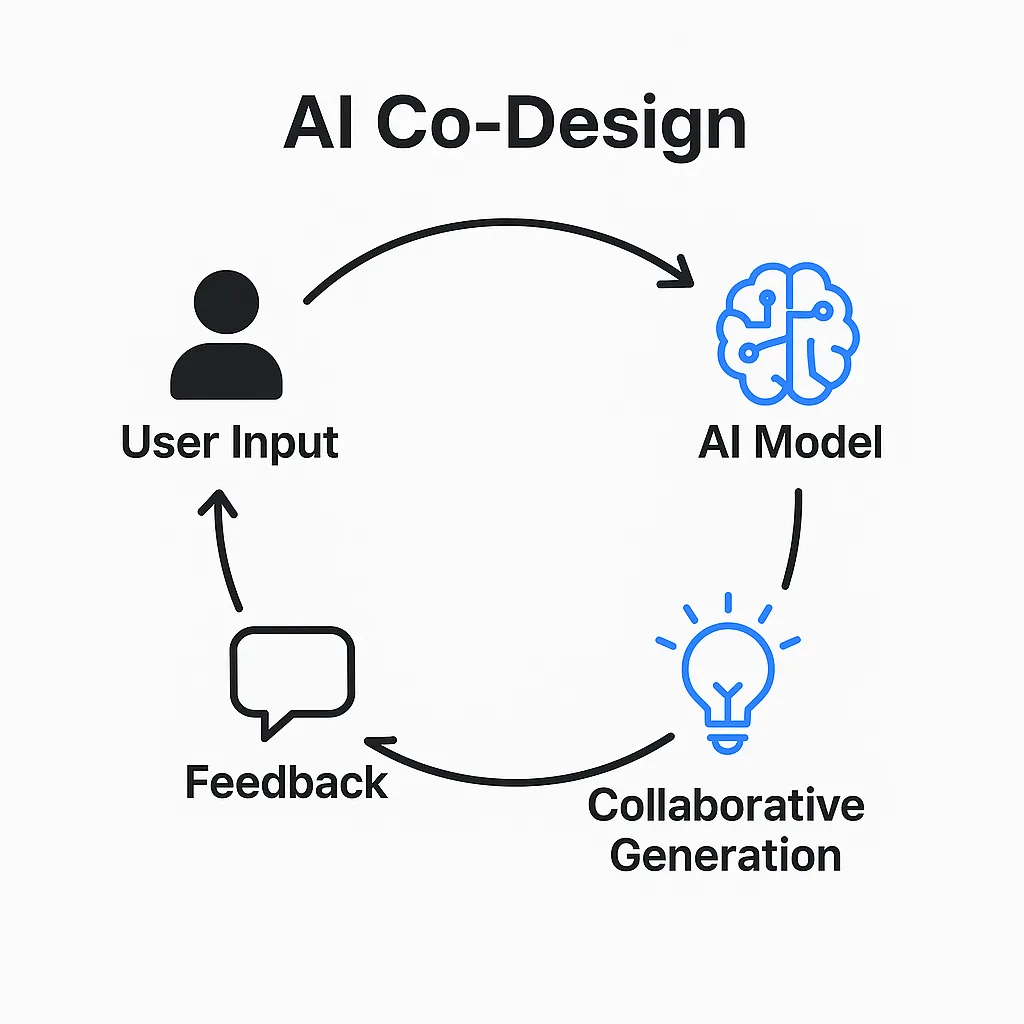

Такой подход к оптимизации становится особенно мощным в сочетании с циклами обратной связи. Если клиницист или пользователь может сообщить о результатах — уровне боли, оценках комфорта, показателях эффективности, — алгоритмы могут корректировать дизайны на основе реальных результатов. Эта итеративная доработка, которая при традиционном производстве была бы непомерно дорогой и затратной по времени, становится практичной, когда новый дизайн можно сгенерировать и изготовить в течение дня.
Персонализация по разным сценариям.
Способность по-настоящему индивидуализировать, а не выбирать из категорий, важна по-разному в разных сценариях использования — но важна для всех из них.
Медицина и реабилитация
Диабетическому пациенту с нейропатией и конкретными точками давления, которые могут перерасти в язвы, нужно точное перераспределение давления — а не приблизительная поддержка на основе категорий. Тому, кто восстанавливается после подошвенного фасциита, помогает поддержка, расположенная ровно там, где прикрепляется его подошвенная фасция, а не там, где прикрепляется «средняя» подошвенная фасция. Послеоперационным пациентам могут требоваться очень специфические приспособления, которые стандартные категории учесть не могут.
Спортивная результативность
Для спортсменов разница между стельками на основе категорий и по-настоящему индивидуальными в основном сводится к посадке и комфорту при длительных тренировочных нагрузках — поддержке, подобранной под конкретную стопу, а не под ближайший шаблон. Переходит ли это в измеримые преимущества в результативности или снижении риска травм, зависит от человека и не является тем, что стелька может пообещать; данные по стелькам и спортивным результатам неоднородны. Более надёжное преимущество — конфигурация, которая хорошо сидит, поддаётся настройке и остаётся комфортной.
Повседневный комфорт
Многие люди испытывают дискомфорт в стопах, который недостаточно серьёзен, чтобы обращаться за медицинской помощью, но всё же снижает качество жизни. Они могут перепробовать разные серийные стельки со смешанными результатами. Доступ к по-настоящему индивидуальным стелькам, которые действительно подходят их стопам — а не просто их категории стопы, — мог бы дать ощутимые улучшения в повседневном комфорте и потенциально предотвратить перерастание проблем в более серьёзные.
Интеграция с дизайном обуви.
Часто упускаемый аспект проектирования стельки — то, как она взаимодействует с обувью. Обувь — это не нейтральные контейнеры: у неё есть собственные структурные характеристики, перепады «пятка-носок», системы амортизации и посадка. Стелька, спроектированная в изоляции, может работать в конкретной обуви не оптимально.
Вычислительное проектирование потенциально может это учитывать. Если алгоритм проектирования знает не только характеристики вашей стопы, но и характеристики предполагаемой обуви, он может оптимизировать стельку под эту конкретную систему «стопа-стелька-обувь». Толщина стельки может варьироваться, чтобы работать совместно с уже имеющейся поддержкой свода в обуви. Её поверхностные элементы могут дополнять внутреннюю часть обуви. Её гибкость может соответствовать предполагаемому назначению обуви.
Такое мышление на уровне системы представляет ещё один отход от категориального проектирования. Стелька для «нейтрального свода» спроектирована так, чтобы работать в любой нейтральной обуви с любой нейтральной стопой. Вычислительно спроектированная стелька может быть оптимизирована под вашу конкретную стопу в вашей конкретной обуви для ваших конкретных активностей.
Сдвиг философии дизайна.
Более глубокое изменение здесь не только техническое — оно философское. Традиционное проектирование стелек спрашивало: «что обычно нужно людям со стопами, как у вас?» Вычислительное проектирование спрашивает: «что конкретно нужно вашей стопе?»
Этот сдвиг отражает более широкие перемены в том, как мы думаем о персонализации в медицине и потребительских товарах, — отход от решений «один размер на большинство» в сторону решений, подогнанных под индивидуальную вариативность. Инструменты, чтобы делать это эффективно, теперь существуют: создавать по-настоящему индивидуальные дизайны, не требуя отдельной инженерной разработки для каждого случая.
Для стелек в частности это важно, потому что стопы — это крайне вариативные органы, выполняющие сложные биомеханические функции. Категориальные приближения, на которые мы полагались, никогда не были идеальными; они были просто лучшим, что мы могли сделать с доступной технологией. По мере того как эта технология развивается, мы можем делать лучше. Результат — не просто лучшие стельки, это фундаментальное переосмысление того, какими могут быть стельки. Не универсальные амортизирующие приспособления или отсортированные по категориям опоры, а точно спроектированные интерфейсы между вашими уникальными стопами и землёй, оптимизированные под вашу конкретную структуру, функцию и цели. Этот сдвиг обеспечивается цифровыми процессами проектирования стелек, которые масштабируют индивидуализацию.
Частые вопросы об индивидуальных стельках в сравнении с пенными вкладышами.
Почему категориальные серийные стельки не подходят большинству стоп?
Категории улавливают лишь самые очевидные переменные — прежде всего высоту свода и ширину стопы. Они упускают бесчисленные другие факторы, влияющие на то, как силы распределяются по вашей стопе: угол пятки, разворот переднего отдела стопы, положение плюсневых костей, различия в плотности тканей, асимметрии между левой и правой стопой, а также специфические паттерны движения вашей походки. Структура стопы существует на континуумах, а не в дискретных категориях, поэтому схлопывание её в три-четыре корзины даёт большинству людей субоптимальные решения.
Чем вычислительное проектирование стелек отличается от категориального?
Вместо вопроса «в какую категорию попадает эта стопа?» вычислительное проектирование спрашивает: «каковы конкретные структурные и функциональные характеристики этой стопы и какой дизайн лучше всего их учтёт?» Детальная геометрия и данные о давлении становятся вводом для алгоритмического проектирования, а не используются для того, чтобы отнести стопу к категории.
Что такое решётка переменной плотности и почему это важно?
Решётчатые структуры переменной плотности — это внутренние геометрические паттерны, которые обеспечивают разные механические свойства в разных областях, используя один и тот же базовый материал. Их можно оптимизировать под конкретные функции, такие как возврат энергии для спортивной результативности, перераспределение давления для ухода за диабетической стопой или прогрессивная поддержка, подстраивающаяся под разные уровни активности.
Может ли индивидуальная стелька учитывать обувь, в которую она вставляется?
Да. Если алгоритм проектирования знает не только характеристики вашей стопы, но и характеристики предполагаемой обуви, он может оптимизировать стельку под эту конкретную систему «стопа-стелька-обувь». Толщина стельки может варьироваться, чтобы работать совместно с уже имеющейся поддержкой свода в обуви, её поверхностные элементы могут дополнять внутреннюю часть обуви, а её гибкость может соответствовать предполагаемому назначению обуви.
